柔性防火電纜知識百科

發布日期：2018-03-15 15:02

柔性防火電纜，又稱"無機礦物絕緣電纜"，因其具有比礦物絕緣電纜柔軟、便于安裝敷設的特點，目前正在國內迅速發展。

一、產品型號

BTTW 銅芯軋紋銅護套柔性無機礦物絕緣防火電纜，額定電壓750V。

YTTW 銅芯軋紋銅護套柔性無機礦物絕緣防火電纜，額定電壓750V。

YTTWG 銅芯光面銅護套柔性無機礦物絕緣防火電纜，額定電壓500V。

YTTWV銅芯軋紋銅護套聚氯乙烯外護套柔性無機礦物絕緣防火電纜，額定電壓750V。

DW-YTTWY 銅芯軋紋銅護套低煙無鹵聚烯烴外護套柔性無機礦物絕緣防火電纜，額定電壓750V。

二、產品優點

1. 防火性能優異：耐火等級不僅滿足國標GB12666.6 A類950℃、90min , 還可滿足英國BS6387-1994中規定的A級650℃ 3h;、B級750℃ 3h;、C級 950℃ 3h試驗要求，同時，在燃燒中還能耐受水噴與機械撞擊。

2. 連續長度長：不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，每根連續長度可達1000m。

3. 截面大：單芯電纜截面可達1000mm ，多芯電纜截面可達 240mm 。

4. 柔性好：電纜可以盤在電纜盤上，其彎曲半徑≤20D, (D為電纜外徑)。

5. 燃燒時無煙無毒：絕緣采用無機材料(不燃燒體)，燃燒時不會產生任何有害氣體，更不會發生二次污染，稱得上是環保綠色產品。

6. 過載能力大：電纜不僅載流量大，而且具有較大的過載能力。根據布線要示，通常電纜表面溫度≤70℃，若布線不可觸摸，也不與可燃建筑材料相接觸時，電纜護套溫度可提高到105℃，過載時柔性防火電纜長期工作溫度可達250℃。

7. 耐腐蝕：有機絕緣耐火電纜有時需穿塑料管或鐵管，塑料管易老化變脆，鐵管易銹蝕，防火電纜有銅護套不須穿管，銅護套耐腐蝕性好。

8. 屏蔽性能好：防火電纜與信息、控制等線在同一豎井中敷設時，在銅護套的屏蔽下，不會對信號、控制電線電纜傳輸?shù)男畔a生干擾。

9. 安全可靠：防火電纜能在火焰中正常供電,起動滅火設備，減少火災損失，對人身安全也特別可靠，其銅護套是優良導體，是最好的接地PE線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性。

10. 使用壽命長：無機絕緣材料耐溫高，且不易老化，他的壽命比有機絕緣電纜高許多倍，在正常工作狀態下，其壽命可達百年以上。

11. 安裝簡單：柔性防火電纜的運輸和安裝包括安裝配件近似于普通電纜，較簡單。

12. 安裝費用低：柔性防火電纜由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。

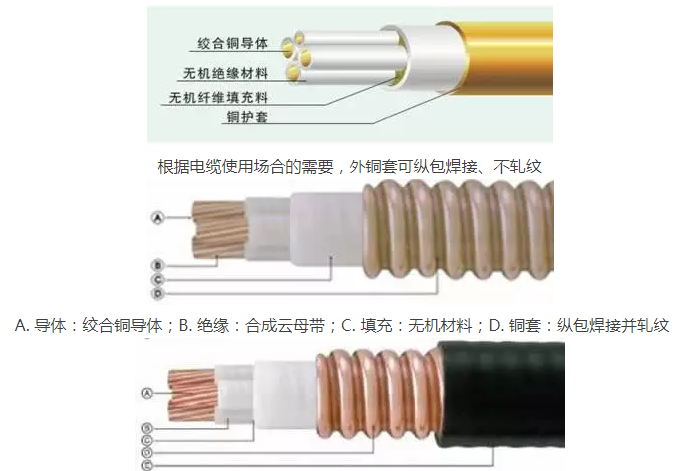

三、結構形式

根據電纜使用場合的需要，外銅套可縱包焊接、不軋紋

A. 導體：絞合銅導體;B. 絕緣：合成云母帶;C. 填充：無機材料;D. 銅套：縱包焊接并軋紋

1. 導體：多股銅線絞合;2. 絕緣層：耐高溫、不燃燒的無機絕緣材料;3. 銅護套：縱包焊接并軋紋;4. 外護層：低煙無鹵材料

四、應用范圍

1. 各類建筑物中的消防設備供電，防火電梯供電等。

2. 重要建筑或人員密集的建筑物中設備及照明系統供電。

3. 環境溫度較高的場所，如鋼鐵廠、冶煉廠、玻璃廠等。

4. 易燃易爆的重要場合，例石油化工、煤礦等設備的供電。

5. 需要特別清潔衛生的場所,如：醫院、食品廠等供電設備。

6. 重要的軍工、國防、航空、衛星基地設備的供電。

7. 電廠、核電站重要設備的供電。
