什么是射頻電纜線?射頻電纜線規格型號介紹
-
來源：金環宇電纜發布日期：2019-09-27 16:43
射頻電纜是傳輸射頻范圍內電磁能量的電纜，是由互相同軸的內導體、外導體以及支撐內外導體的介質組成的，也稱同軸電纜。
射頻電纜線
射頻電纜的特性包括有電器性能和機械性能，電器性能包括有特性阻抗、傳輸損耗及其頻率特性、溫度特性、屏蔽特性、額定功率、最大耐壓機械性能包括有最小彎曲半徑、單位長度的重量、容許最大的拉力、以及電纜的老化特性和一致性。
射頻電纜的應用
廣泛應用于無線通信與廣播數據傳輸、公共天線、閉路電視監控系統等方面。
射頻電纜線規格型號介紹
SYV：實心聚乙烯絕緣射頻同軸電纜

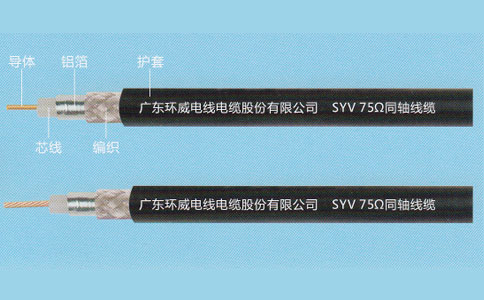

SYV監控電纜
SYV 75-3-1 1/0.5 OFC TC 96編
75代表是阻抗75Ω，3代表絕緣外徑3mm，1/0.5表示一根銅絲直徑為0.5MM，OFC表示純銅，TC表示鍍錫銅。
SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻(射頻)同軸電纜

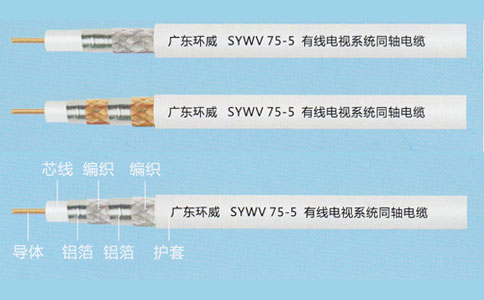

SYWV電纜
SYWV 75-5(2P) TC 96編
75代表是阻抗75Ω，5代表絕緣外徑5mm，2P表示兩層屏蔽，TC表示鍍錫銅。
射頻電纜的選用要求及注意事項
在實際選用射頻電纜的時候，應考慮到它的特性阻抗、額定功率、衰減量和能承受的最高工作電壓。在無線電通訊、廣播電視的射頻傳輸中，要結合發射機輸出的射頻阻抗，輸出功率、和可能達到的峰值電壓，并且留下一定的余量，結合使用的環境條件，選擇合適的電纜。
需要注意的是，在使用射頻電纜時，一定要匹配以相同特性阻抗的電纜插頭、電纜插座、和同軸轉換開關，不能混用，以免引起較大的電波反射。
