電線接線纏繞方法(圖解)_導線的連接方法

發布日期：2018-03-28 16:53

電線接頭，就是一根線接了過后，就會有一個接頭，來看看這個電線接頭的接法圖解是這樣的：

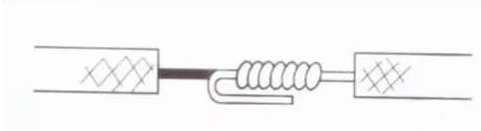

1、螺線法

先給大家上圖看看，直觀上能不能理解呢?

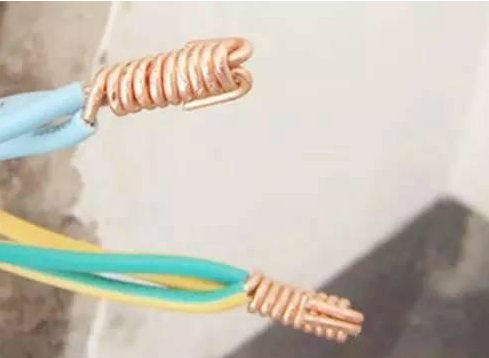

其實也很簡單，就是將兩根電線中的一根擰成一股，然后繞到另一根上，七八圈為宜。然后將另一根線向后彎曲，這樣就能防止脫落了。

這樣是不是很漂亮，看著就賞心悅目，這樣也是為了避免電線短路、打火。

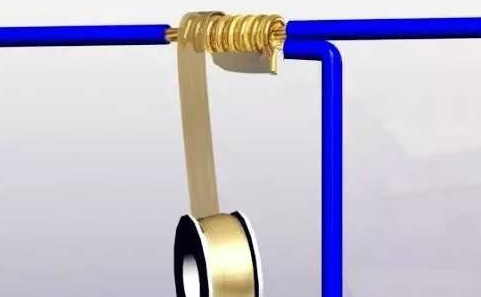

2、防火膠布法

這種就是先用螺線法繞好，再用膠布纏上就好了，記得要多繞幾層。一般用在天花板吊燈上。

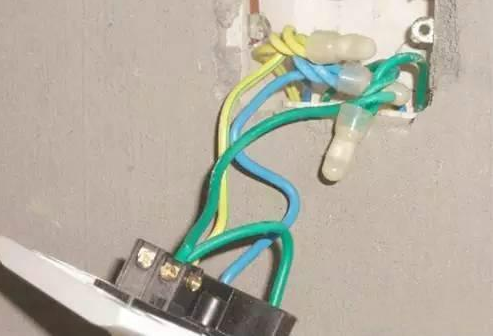

3、壓線帽法

上一種方法電線還是裸露的，這種就更加安全了，但是需要專業的工具了，把線繞到壓線帽上，然后在用壓線鉗把它擰緊了。根據線是平方數、根數來選擇壓線帽大小就行了。

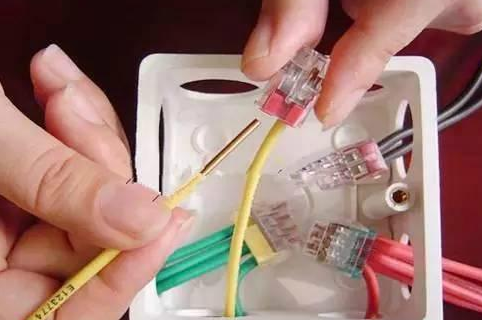

當然現在也有更專業的接線端出現了，只要把合適的線插進去就好啦。就是接線端得專門買。

導線的兩種連接方法

1、剖削導線絕緣層可用剝線鉗或鋼絲鉗剝削導線的絕緣層，也可用電工刀剖削塑料硬線的絕緣層。

用電工刀剖削塑料硬線絕緣層時，電工刀刀口在需要剖削的導線上與導線成450夾角，斜切入絕緣層，然后以250度角傾斜推削，最后將剖開的絕緣層折疊，剖削絕緣時不要削傷線芯。

2、單股銅芯導線的直線連接和T形分支連接

(1) 單股銅芯導線的直線連接先將兩線頭剖削出一定長度的線芯，清除線芯表面氧化層，將兩線芯作X形交叉，并相互絞繞2～3圈，再扳直線頭。將扳直的兩線頭向兩邊各緊密繞6圈，切除余下線頭并鉗平線頭末端。

(2) 單股銅芯導線的T 形分支連接將剖削好的線芯與干線線芯十字相交，支路線芯根部留出約3～5mm，然后順時針?lè)较蛟诟删€線芯上密繞6～8圈，用鋼絲鉗切除余下線芯，鉗平線芯末端。
