一、型號的含義
電氣裝備用電線電纜及電力電纜的型號主要由以下七部分組成：
有些特殊的電線電纜型號最后還有派生代號。
下面將最常用的電線電纜型號中字母的含義介紹一下：
⑴類別、用途代號
A-安裝線 B-絕緣線 C-船用電纜
K-控制電纜 N-農用電纜 R-軟線
U-礦用電纜 Y-移動電纜 JK-絕緣架空電纜
M-煤礦用
ZR-阻燃型 NH-耐火型 ZA-A級阻燃
ZB-B級阻燃 ZC-C級阻燃 WD-低煙無鹵型
⑵導體代號
T—銅導線(略) L-鋁芯
⑶絕緣層代號
V—PVC塑料 YJ—XLPE絕緣 X—橡皮
Y—聚乙烯料 F—聚四氟乙烯
⑷護層代號
V-PVC套 Y-聚乙烯料
N-尼龍護套 P-銅絲編織屏蔽 P2-銅帶屏蔽
L-棉紗編織涂蠟克 Q-鉛包
⑸特征代號
B-扁平型 R-柔軟 C-重型 Q-輕型
G-高壓 H-電焊機用 S-雙絞型
⑹鎧裝層代號
2—雙鋼帶 3—細圓鋼絲 4—粗圓鋼絲
⑺外護層代號
1—纖維層 2—PVC套 3—PE套

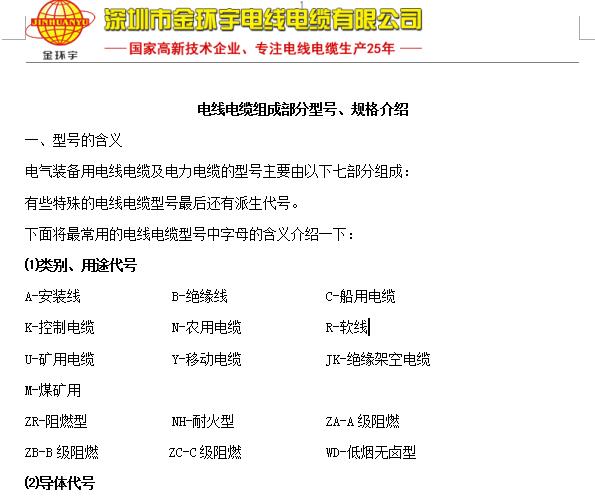

電線電纜組成部分型號、規格介紹文檔下載
