三相四線電表接線圖

表的接線形式有很多種,有直接接線的也有三相電表的,三相電表,主要計量的是380V電壓的三根火線的“耗電量之和”,三相電表有三相三線電表和三相四線電表之分。

三相電表接線圖

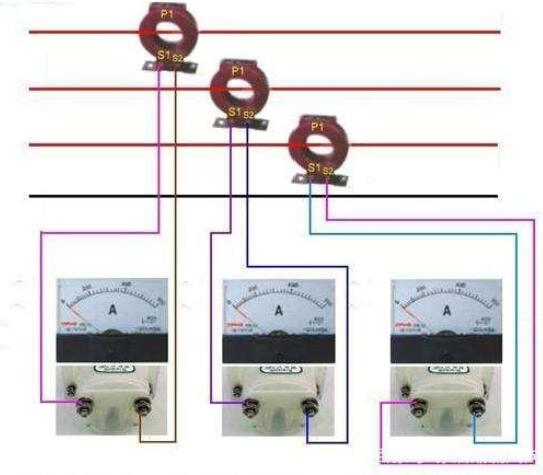

注:電源的進線端省畫的斷路器、萬能轉換開關?;ジ衅鞯淖兣浔戎狄鶕?jù)用電的容量來選擇,連接儀表的導線用1.5mm平方的單芯BV線就可以了。

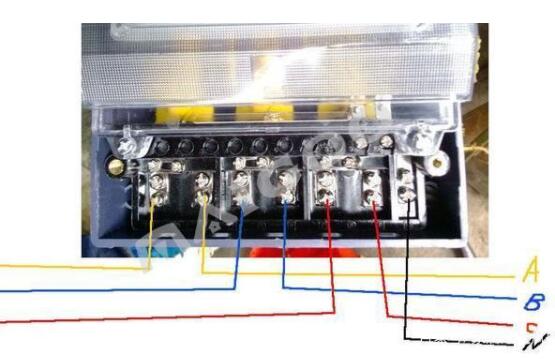

三相電表接線圖/接線方法

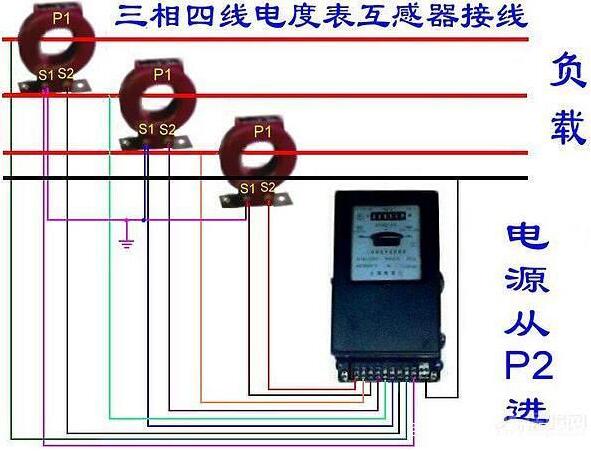

翻過接線端子蓋,就可以看到三相四線電表接線圖。其中1、4、7接電流互感器二次側S2端,即電流進線端;

3、6、9接電流互感器二次側S1端,即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全,應將電流互感器S2端連接后接地。

注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相,即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。

三相四線分別是什么線

1、三相電源輸送的配線方法

三相四線制是指有A、B、C、N,其中,N線是中線,也叫零線。N線是為了從380V相間電壓中獲得220V線間電壓而設的,有的場合也可以用來進行零序電流檢測,以便進行三相供電平衡的監控。A線用黃色,B線用藍色,C線用紅色,N線用褐色,PE線用黃綠色。

2、單相三線、三相四線、三相五線,三者有什么區別?

單相雙線----------1根火線1根零線

單相三線----------1根火線1根零線+1根地線

三相四線----------3根相線1根零線

三相五線----------3根相線1根零線+1根地線

單相電表,主要計量的是220V電壓的單根火線的“耗電量”,主要用在城鎮居民用電,照明用電。

三相電表,主要計量的是380V電壓的三根火線的“耗電量之和”,主要用在關口電能計量,工礦商業企業等大的用電單位,一般都在高壓線路里。它根據場合需要有3線,4線和5線幾種方式:

三線----------3根火線(沒有零線N和接地線PE)

四線----------3根火線+1根零線N (TN-C系統)

五線----------3根火線+1根零線N+1根接地線PE (TN-S系統)
